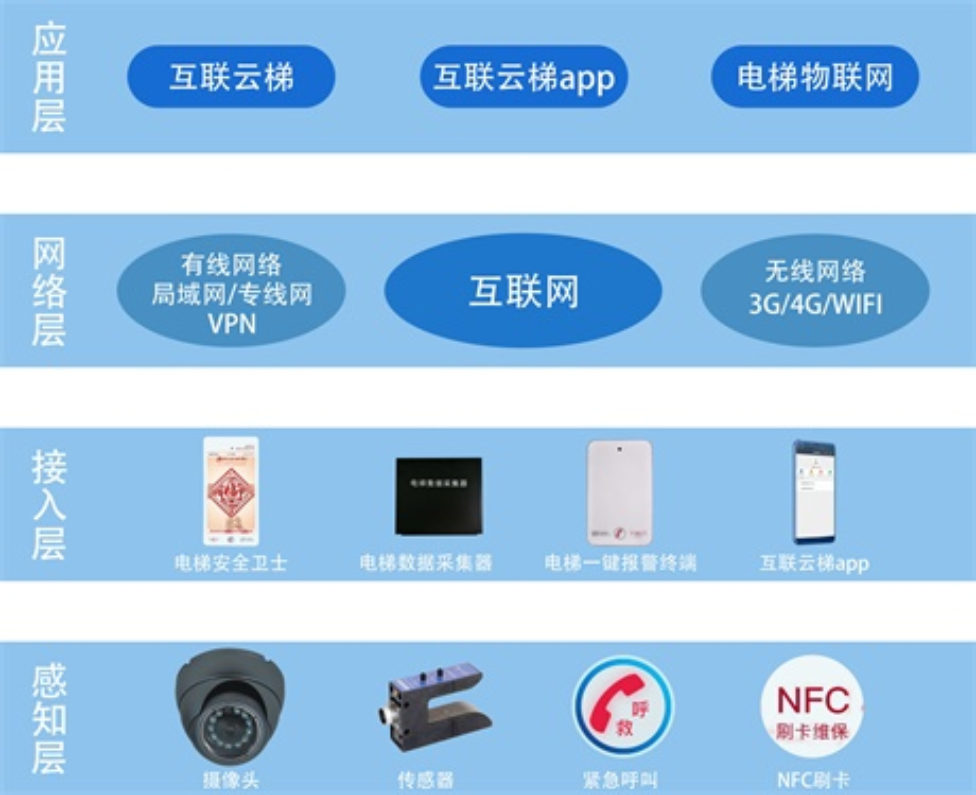

电梯物联网系统总体可以分为四层结构:感知层、接入层、网络层和应用层,根据系统建设要求,系统结构图如下所示:

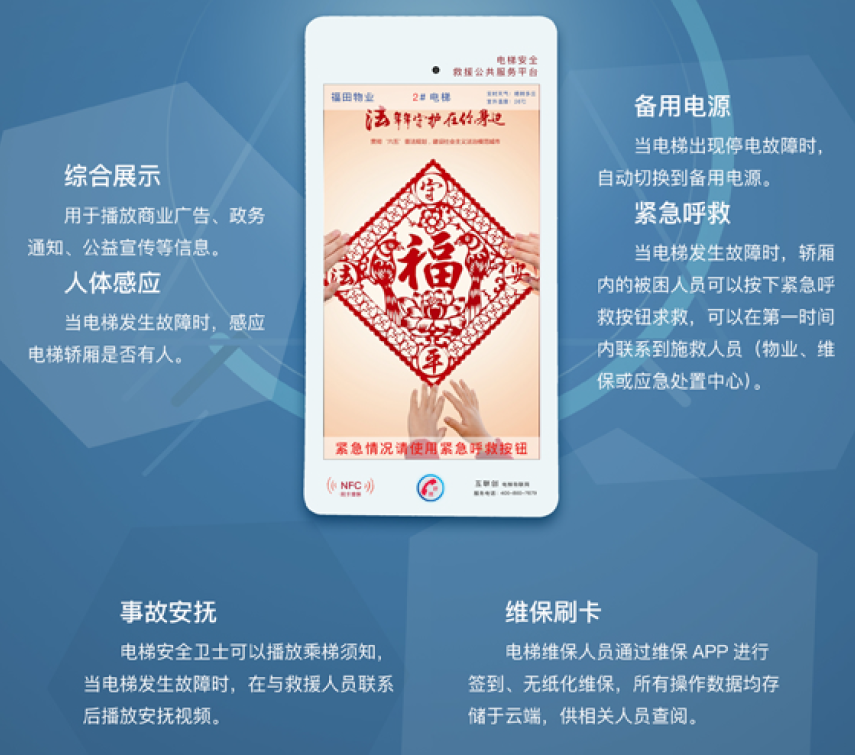

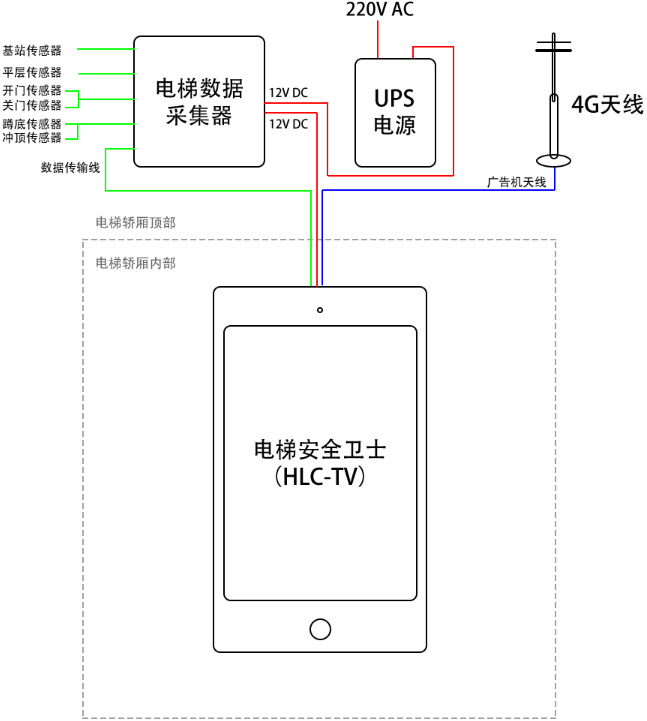

电梯物联网系统主要分配在电梯轿厢内部和电梯轿厢顶部,电梯轿厢内部安置电梯安全卫士,外部由电梯数据采集器和UPS电源、4G天线组成,电梯数据采集器主要包括:基站传感器、平层传感器、开关门传感器、蹲底传感器、冲顶传感器。

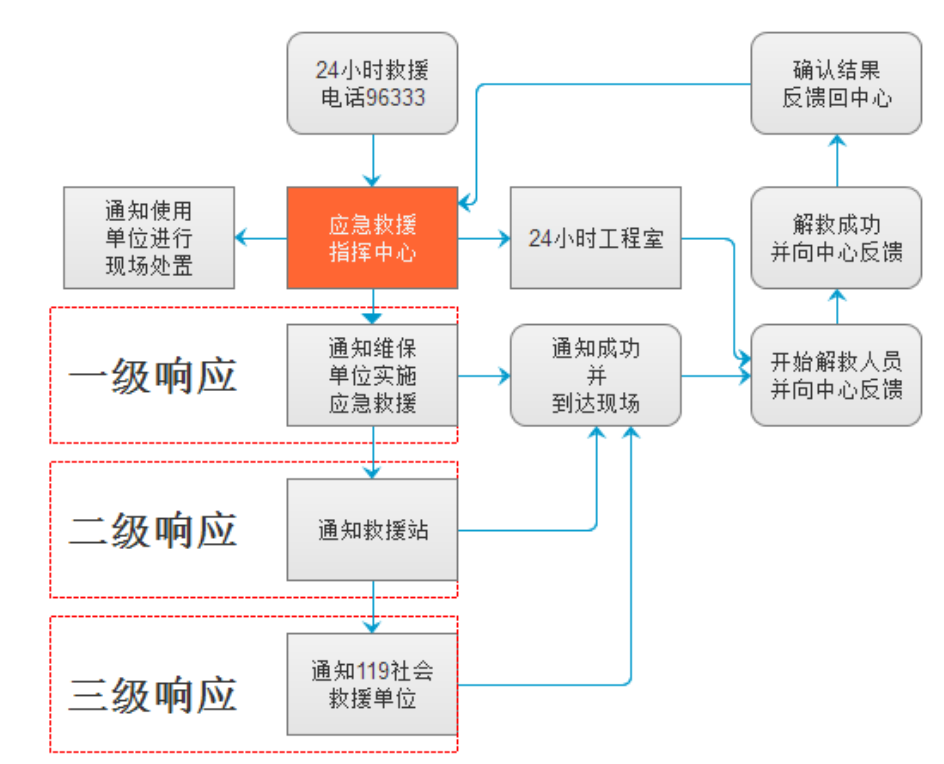

电梯物联网对电梯安全有如下意义:一是有利于预防电梯安全事故,二是有利于发现电梯故障,三是有利于及时解决故障电梯,四是有利于向社会发布电梯安全状况等信息,五是解决监管人员少,工作任务重的矛盾,六是有利于整个城市的宣传。
