索作为受力、传力的构件，长时间处于交变应力、 腐蚀和风振动的环境中，容易造成局部疲劳和损伤，直接影响结构的内力和结构的线型，危及整个结构安全，通过实时磁通量传感器监测索力的变化，一方面掌握桥梁拉索等结构的安全状态，为拉索管理者提供及时的维护建议，保证桥梁等结构的整体运营安全，为科学决策和桥梁设计积累数据，具有极大的理论价值。
磁通量传感器是基于铁磁性材料的磁弹效应原理制成。 即当铁磁性材料承受的外界机械荷载发生变化时，其内部的磁化强度（磁导率）发生变化，通过测量铁磁性材料制成的构件的磁导率变化，来测定构件的内力。我公司根据场及行业需求要求研制开环式磁通量传感器(FS-CCTK)及闭环式磁通量传感器(FSCCTB)两种不同系列的产品。

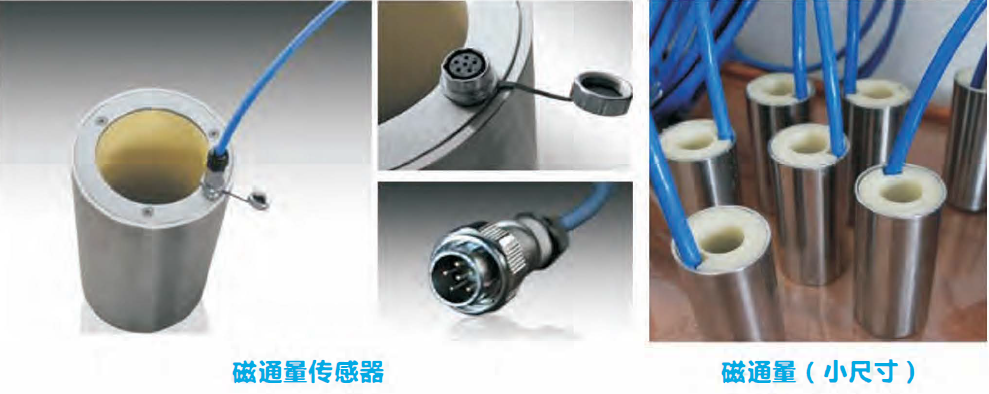

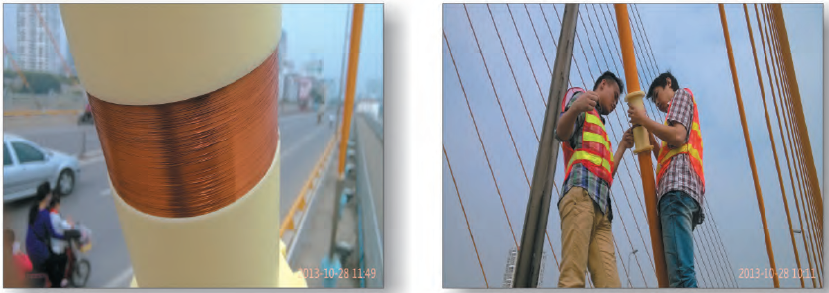

闭环式磁通量传感器，闭环式利用被测钢索作为铁心而达到励磁效果。主要用于施工期实时监控及后期的长期监测。 必须在拉索制作的同时将传感器安装在拉索上，为套入式安装（如下图）。对于成桥的拉索监测，我们采用现场绕线方式，进行磁通量传感器的安装。

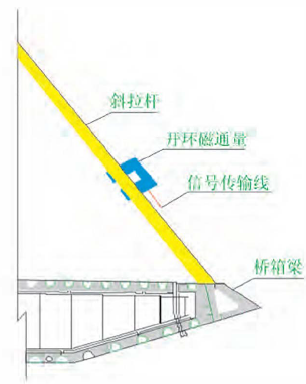

主要用于施工后期索力的长期监测，对施工无特殊要求，其结构为两半式，夹在拉索保护管外即可，优势在于安装及维护方便，且没有施工期的限制。

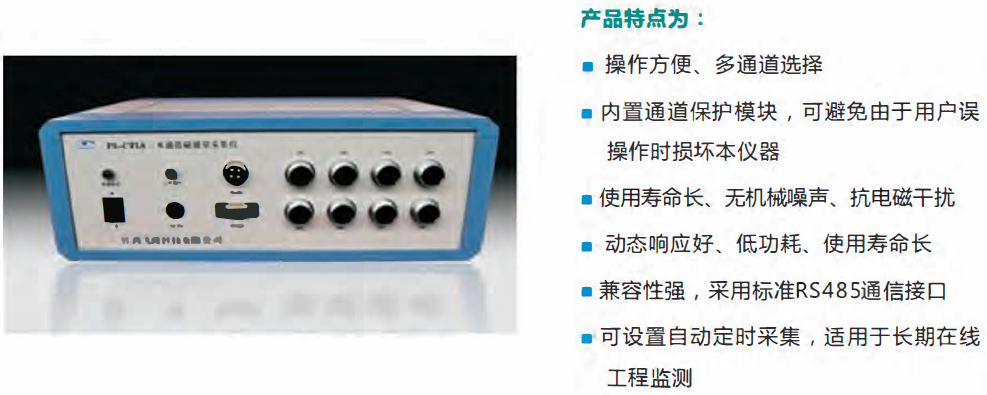

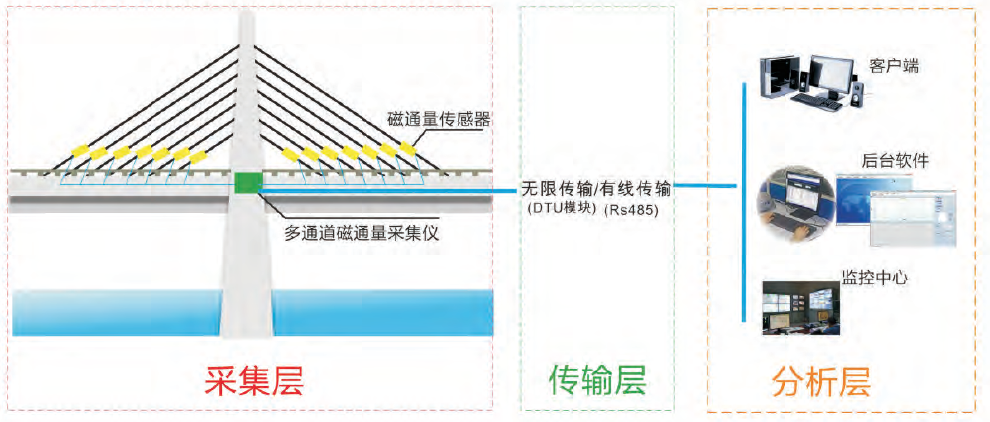

磁通量采集仪，磁通量采集仪是磁通量传感器配套产品，可直接测出传感器安装点的温度、 构件感应积分电压，由此计算并显示构建内力（或应力值），可通过通讯接口RS485接收和响应主机的命令。 磁通量采集仪是多通道、 实时测量系统。

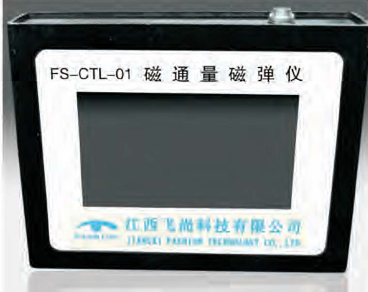

磁通量磁弹仪，磁通量磁弹仪是磁通量传感器配套产品，属于单通道磁通量采集系统，主要用于磁通量传感器现场安装调试阶段。 将磁通君传感器安装后，需使用磁弹仪采集数据，数据传输可按实际需要实现有线或无线传输。

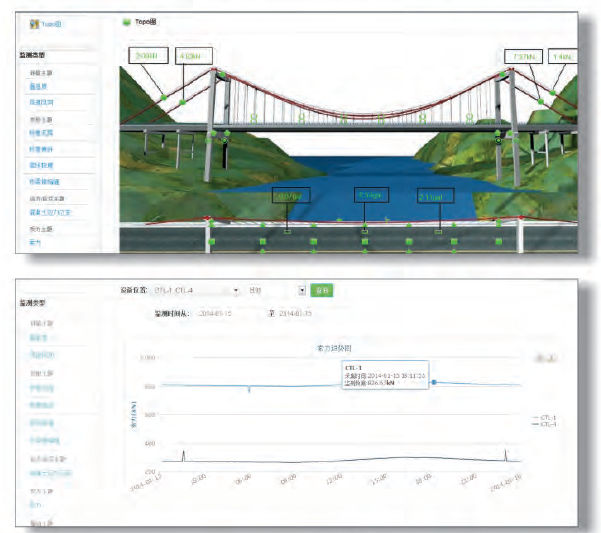

综合管理平台，通过该平台客户可同时管理所有监测项的数据及设备，结合公司云计算中心对数据进行处理分析，实现客户远程终端移动查询，随时随地监控桥梁吊杆受力情况，对桥梁结构安全做到心中有数。
四、成功案例

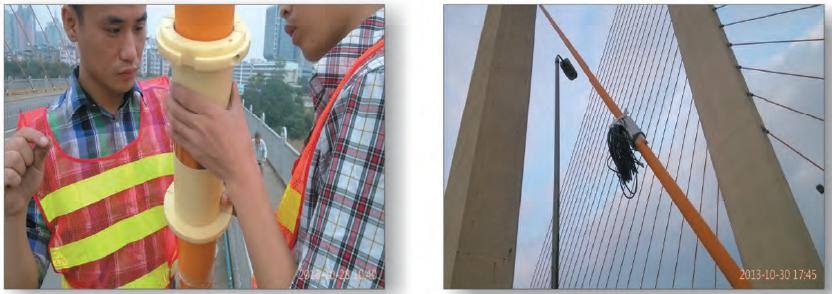

南宁白沙大桥，该桥为斜拉桥，对其索力进行实时监测了解拉索的受力情况。
