深部地压在线监测及预警系统包括三个子系统，主要有深层应力监测、断面收敛监测、微震监测，综合传感器技术、电子技术、信息技术、通信技术等进行自动监测及预警的系统，可完成深部地压监测信息的自动采集、存储、网络分布、预警显示等功能，可及时直观的掌握深层地压安全参数的实际动态。

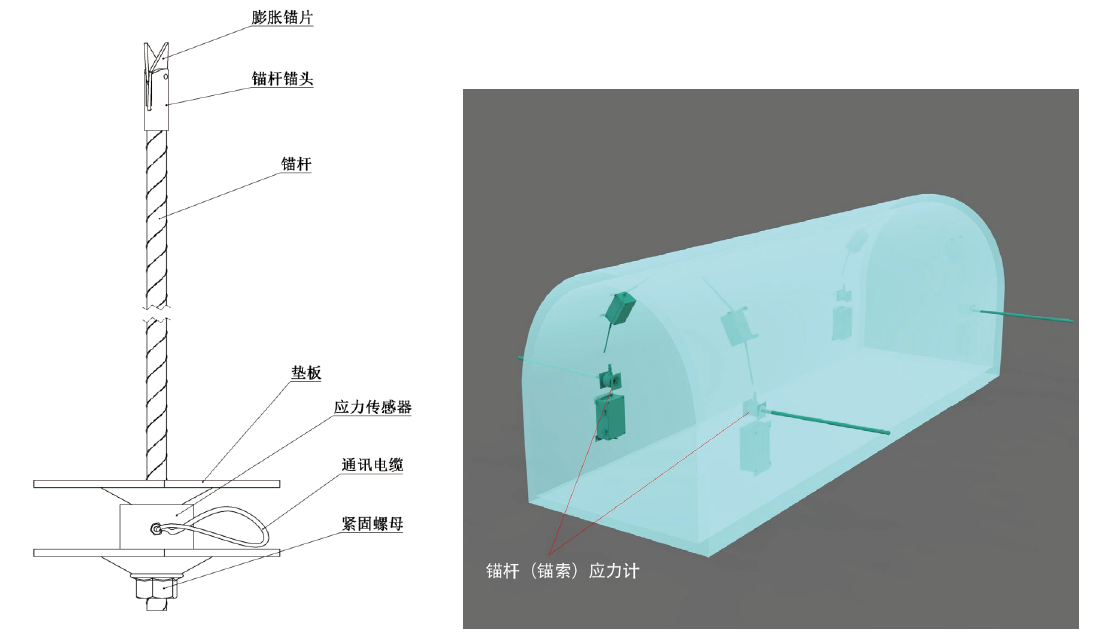

深部地压监测-深层应力，通过在井下安装应力计，对井下监测范围的岩体稳定性作出监测及判断，起到深部地压在线监测的目的。

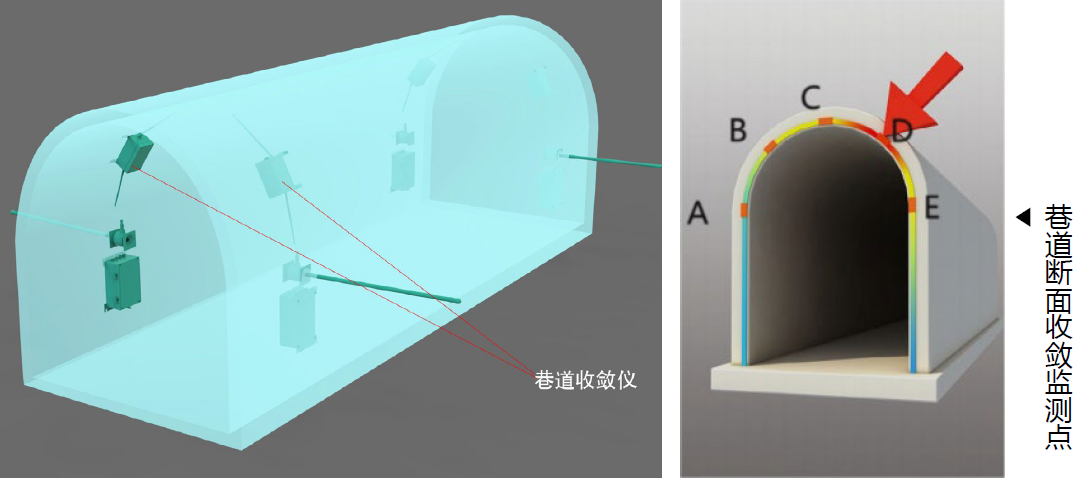

深部地压监测-断面收敛监测，以巷道断面为单位在巷道内壁安装巷道收敛仪，监测巷道围岩收敛位移和收敛面积，反映巷道受力变形特征。巷道深度较深、水平原岩应力较大（侧向来压明显）、围岩稳定性较差时需进行巷道收敛监测，通过预设收敛量预警值，当实测收敛值超限则地压在线监测软件预警。

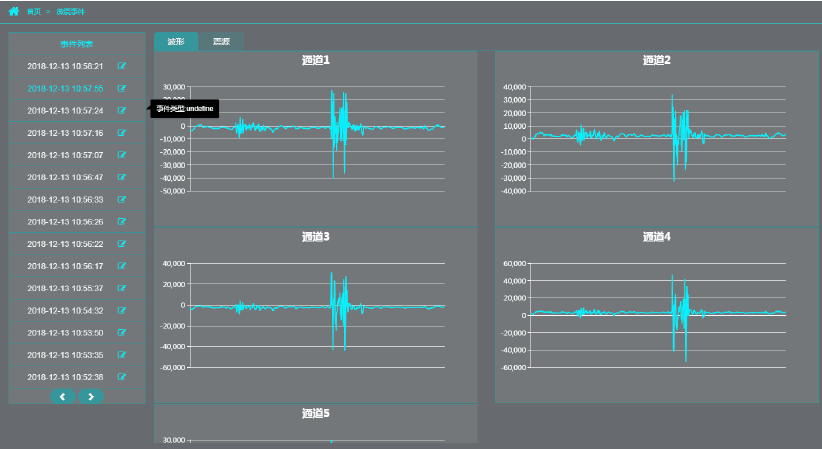

深部地压监测-微震监测，研究表明，岩爆微震是地压灾害的重要前兆特征。因此，通过研究岩体微震活动的特点，可对岩体的稳定性进行监测，从而预警岩体突水、坍塌、滑坡、岩爆等灾变。适用于矿山、隧道等岩体稳定性测量领域。微震监测系统通过布置一定密度的检波器，组成传感器几何矩阵，拾取微震信号，分析数据，实现震源定位；通过波形识别分辨并剔除爆破、凿岩作业、倒闸作业、电信号干扰、人工敲击、铲车汽车矿车风机等波形，在线监测软件显示岩爆实时波形、特征波形、震源三维位置。

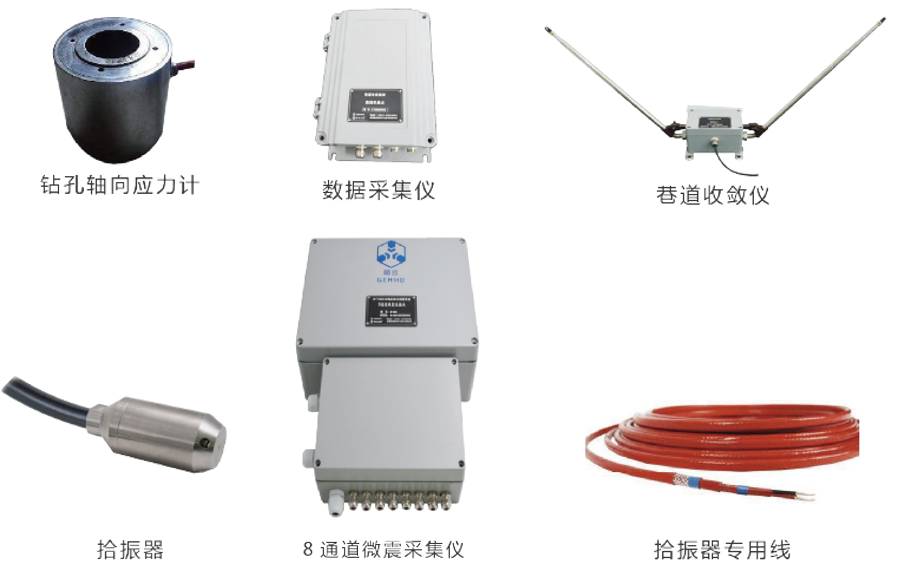

硬件产品主要包括应力监测产品、巷道收敛监测产品、微震监测产品，其中应力监测产品包括钻孔轴向应力计、数据采集仪，巷道收敛产品包括巷道收敛仪，巷道收敛数据采集仪，微震监测产品主要包括拾振器、8通道微震采集仪、拾振器专用线。
四、系统平台展示

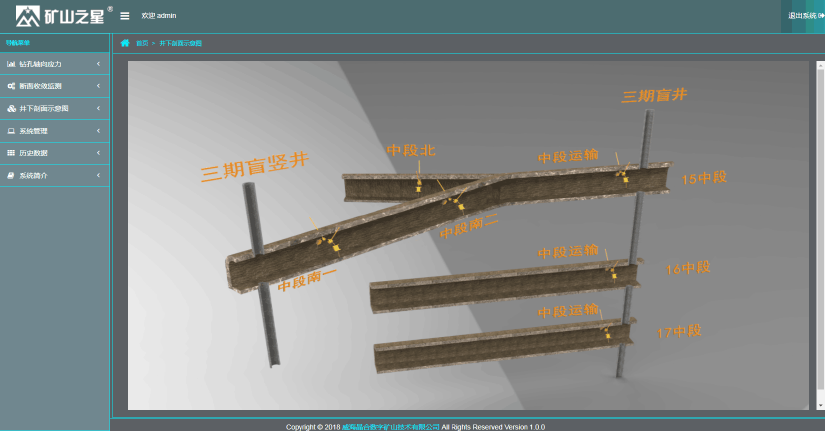

三维直观演示，图为井下剖面示意。

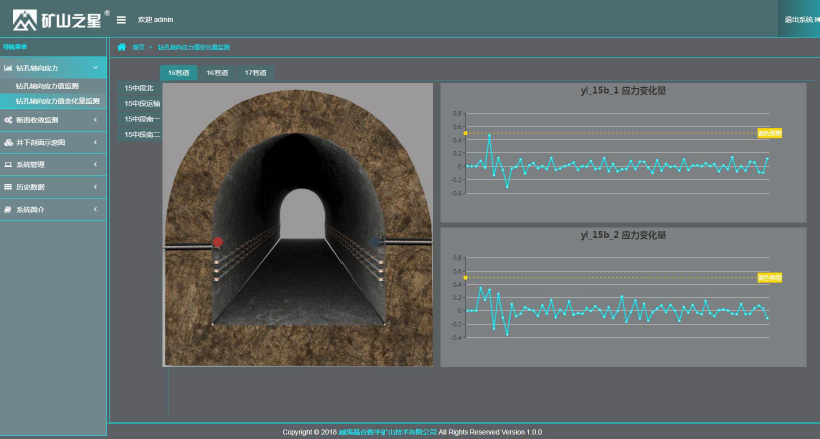

强大的数据分析能力，图为井下深层地压钻孔轴向应力监测及断面收敛变化量监测。

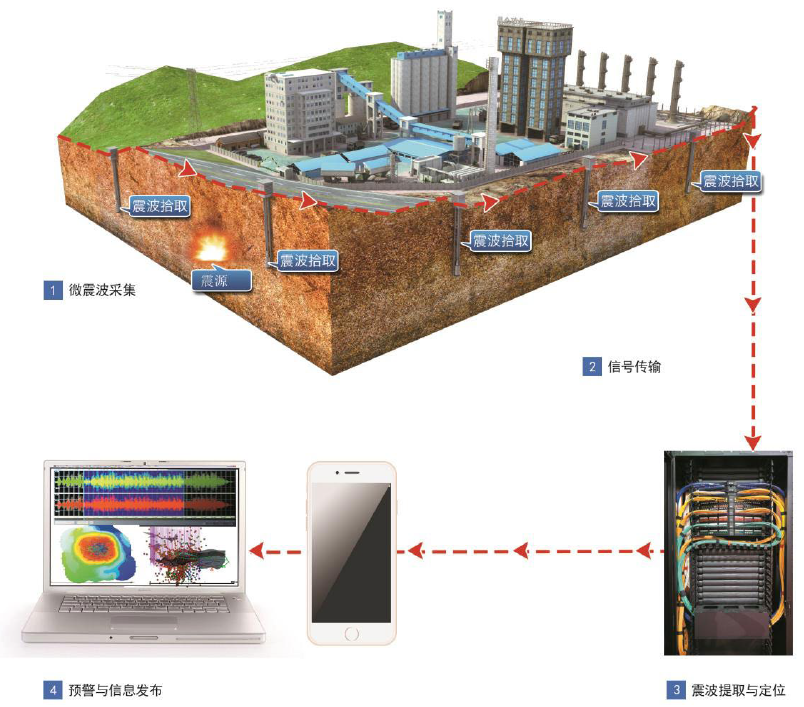

微震系统示意图

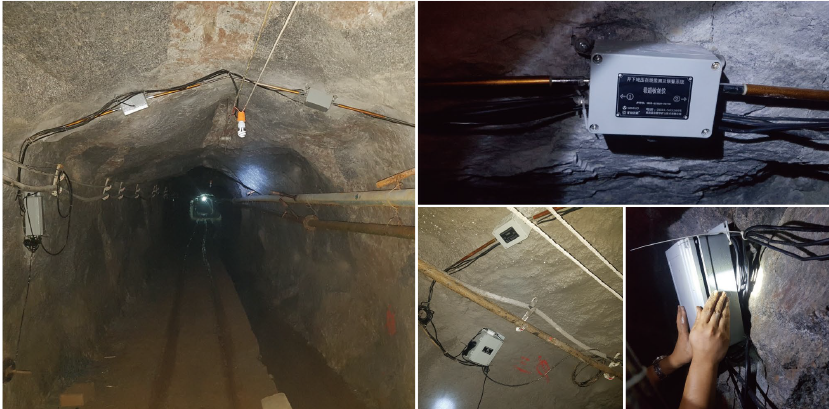

晶合已在多处应用地压监测方案。
